Comment retirer un interrupteur de clavier

Introduction

Retirer les interrupteurs de clavier peut sembler intimidant, mais avec les bonnes connaissances et outils, cela devient une tâche simple. Que vous ayez besoin de remplacer des interrupteurs défectueux ou de simplement passer à un autre type, ce guide fournit toutes les étapes et astuces nécessaires pour rendre le processus fluide. Nous couvrirons tout, de la compréhension des différents types d’interrupteurs aux outils dont vous aurez besoin et comment éviter les erreurs courantes.

Comprendre les types d’interrupteurs de clavier

Pour retirer efficacement les interrupteurs de clavier, il est essentiel de comprendre les deux principaux types : les interrupteurs hot-swappable et les interrupteurs soudés.

Interrupteurs hot-swappable

Les interrupteurs hot-swappable sont conçus pour un remplacement facile. Ces interrupteurs peuvent être retirés sans soudure, vous permettant de remplacer chaque interrupteur individuellement sans beaucoup de connaissances techniques. Ils sont idéaux pour les amateurs de clavier qui aiment personnaliser fréquemment leur clavier.

Interrupteurs soudés

Les interrupteurs soudés, en revanche, sont attachés de manière permanente au PCB (carte de circuit imprimé) du clavier avec de la soudure. Retirer ces interrupteurs nécessite de faire fondre les connexions de soudure, ce qui est plus exigeant techniquement. Cependant, cela offre une connexion plus sécurisée et stable, ce qui est apprécié dans de nombreux claviers mécaniques de haute qualité.

Outils nécessaires pour retirer les interrupteurs de clavier

Avant de commencer, rassemblez les outils suivants pour garantir un processus de retrait fluide :

• Extracteur de touche : Pour retirer les touches en toute sécurité sans les endommager.
• Extracteur d’interrupteur : Crucial pour extraire les interrupteurs hot-swappable.
• Fer à souder : Nécessaire pour dessouder les interrupteurs soudés.
• Aspirateur à soudure/pompe à dessouder : Aide à enlever la soudure fondue.
• Brosse de nettoyage : Pour nettoyer le PCB après le retrait des interrupteurs.

Préparation de votre espace de travail

Un espace de travail bien préparé peut rendre le processus de retrait des interrupteurs beaucoup plus facile et sûr. Voici comment le configurer :

1. Surface propre : Assurez-vous que votre surface de travail est propre et dégagée pour éviter de perdre de petites pièces.
2. Bonne lumière : Un éclairage adéquat est essentiel pour voir clairement les petits composants.
3. Ventilation : Si vous dessoudez, assurez-vous d’avoir une bonne ventilation car les fumées de soudure peuvent être nocives.

Guide étape par étape pour retirer les interrupteurs de clavier

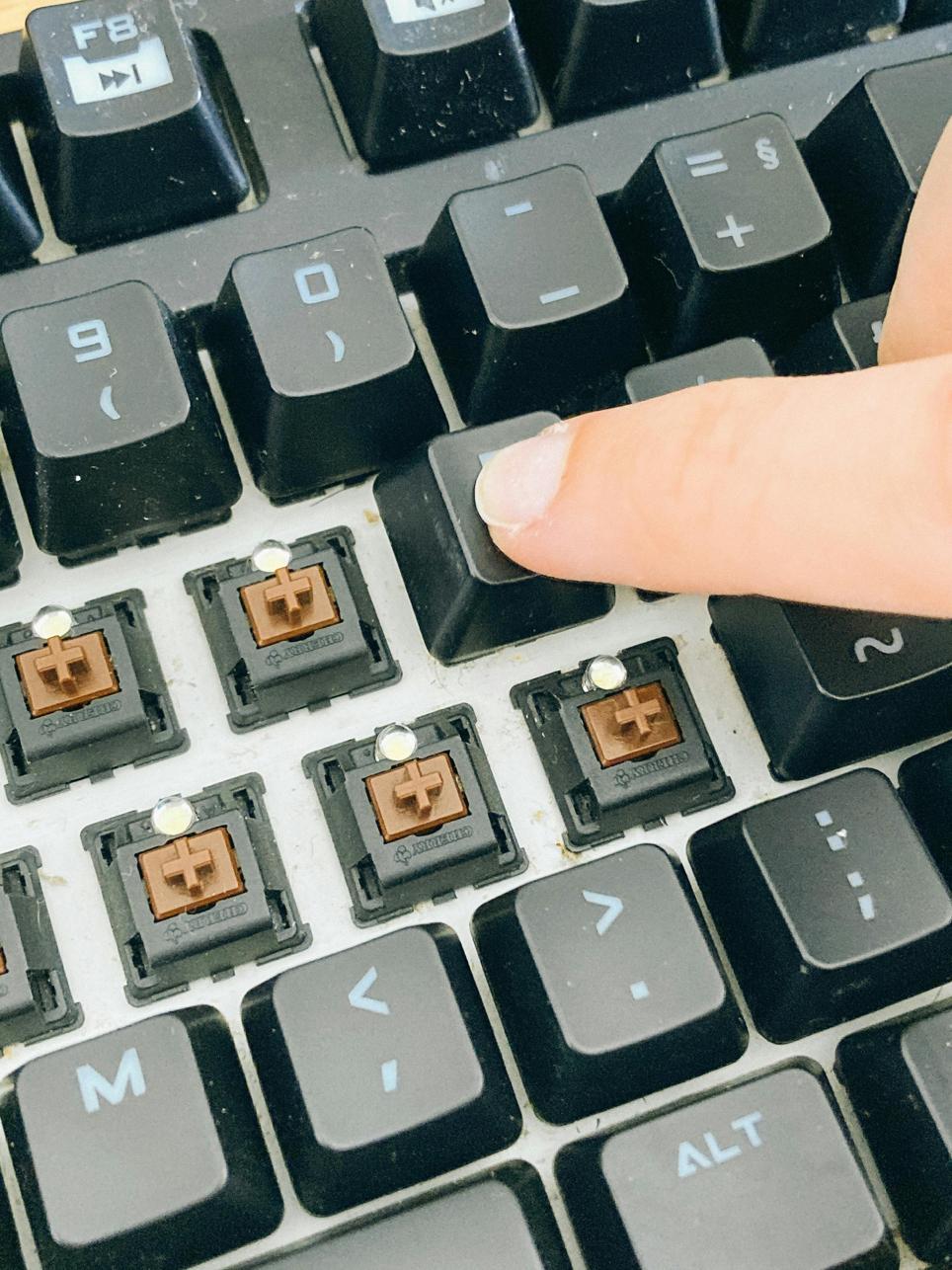

Retirer les touches

1. Utiliser un extracteur de touche : Glissez les dents de l’extracteur sous la touche.
2. Tirez doucement vers le haut : Appliquez une pression légère pour enlever la touche de l’interrupteur. Répétez pour toutes les touches que vous devez retirer.
3. Mettre les touches de côté : Gardez les touches retirées dans un récipient peu profond pour éviter de les perdre.

Retirer les interrupteurs hot-swappable

1. Positionner l’extracteur d’interrupteur : Placez l’extracteur sur l’interrupteur que vous devez retirer.
2. Bien saisir l’interrupteur : Assurez-vous que l’extracteur saisit fermement l’interrupteur.
3. Tirez directement vers le haut : Tirez doucement mais fermement l’interrupteur de son support.
4. Vérifiez le support : Assurez-vous que le support est exempt de débris avant d’insérer un nouvel interrupteur.

Retirer les interrupteurs soudés

1. Chauffez le fer à souder : Branchez et laissez chauffer votre fer à souder.
2. Faites fondre les joints de soudure : Appliquez le fer à souder chaud sur les joints de soudure à l’arrière du PCB pour faire fondre la soudure.
3. Utiliser l’aspirateur à soudure : Une fois la soudure fondue, utilisez l’aspirateur à soudure pour la retirer.
4. Retirer l’interrupteur : Après dessoudage, l’interrupteur devrait sortir facilement avec une légère pression.

Nettoyage du PCB

1. Utiliser une brosse de nettoyage : Brossez doucement pour enlever tous les débris ou résidus de soudure.
2. Vérifiez les dommages : Inspectez le PCB pour tout signe de dommage ou de résidu.
3. Appliquer de l’alcool isopropylique : Pour un nettoyage en profondeur, utilisez un coton-tige imbibé d’alcool isopropylique.

Erreurs courantes et comment les éviter

1. Utilisation de trop de force : Appliquer une force excessive peut endommager les interrupteurs et le PCB. Soyez toujours doux.
2. Chauffage insuffisant : Un chauffage insuffisant de la soudure peut entraîner un dessoudage incomplet, rendant le retrait de l’interrupteur difficile.
3. Ne pas étiqueter les touches : Ne pas suivre la position des touches peut rendre la réassemblage confus. Gardez les touches organisées.

Soin après le retrait

1. Inspecter les nouveaux interrupteurs : Avant de réinstaller, inspectez vos nouveaux interrupteurs pour tout défaut.
2. Nettoyer l’espace de travail : Assurez-vous que votre espace de travail est propre pour éviter de contaminer l’intérieur du clavier.
3. Tester les nouveaux interrupteurs : Après installation, assurez-vous que tous les nouveaux interrupteurs fonctionnent correctement avant le réassemblage complet.

Conclusion

Retirer les interrupteurs de clavier peut sembler intimidant, mais avec une préparation adéquate et les bons outils, cela devient gérable. Suivez les étapes décrites ci-dessus pour retirer en toute sécurité et efficacement les interrupteurs hot-swappable et soudés de votre clavier. Bonnes personnalisations!

Questions fréquemment posées

Puis-je retirer les interrupteurs sans un extracteur d’interrupteurs ?

Bien que ce soit possible, il est fortement recommandé d’utiliser un extracteur d’interrupteurs pour éviter d’endommager les interrupteurs ou la carte PCB. Un outil plat peut fonctionner en cas de besoin, mais présente un risque plus élevé de causer des dommages.

Comment savoir si mon clavier est hot-swappable ?

Vérifiez le manuel de votre clavier ou la description du produit. Les claviers hot-swappable mettent souvent en avant cette fonctionnalité. Vous pouvez également rechercher de petites prises autour de chaque interrupteur, ce qui indique la capacité hot-swappable.

Que faire si un interrupteur ne sort pas ?

Tout d’abord, vérifiez si votre clavier est hot-swappable ou soudé. Utilisez la technique appropriée pour votre type d’interrupteur. Appliquer trop de force peut causer des dégâts ; utilisez plutôt une pression douce et persistante et assurez-vous que toute la soudure est correctement retirée si vous avez affaire à des interrupteurs soudés.
